压力变送器指示偏高故障实操

压力变送器指示偏高故障实操

1、故障类型：压力变送器指示偏高

2、仪表类型：KWZK-WAX-100系列智能压力变送器，负压表

3、厂家型号：KWZK-WAX-100系列智能压力变送器

4、使用工况：

真空闪蒸罐出口蒸汽压力，介质：闪蒸汽，温度 80℃，

量程：(-0.1)～0.4MPa，该表只做显示，不带联锁和控制。

5、故障现象：

接工艺通知，压力变送器 18PT-2004显示偏高，而且比就地压力表指示偏高，到现场变送器显示19.1％，正常时候该表指示在 12％左右。

6、作业前安全辨识及措施

1.办理检修作业票

2.工艺交出该仪表，关闭根部阀

3.佩戴便携式报警仪，确保便携式报警仪不报警。

4.劳保用品穿戴规范

5.确保不少于两人，一人监护。

7、故障原因分析及判断思路：

1.导压管堵塞

2.活接有漏点

3.导压管内积液

4.变送器零点漂移

5.变送器量程设置不对

6.工艺原因

8、故障有效处理办法：

1.将导压管从阀后脱开，用仪表空气对导压管进行吹通，发现导压管畅通，并无堵塞现象。

2.将导压管内保持一定的压力，用肥皂水对活接和焊点进行漏点排查，没有发现漏点。

3.检查变送器量程设置正确，零点无漂移，变送器工作正常。

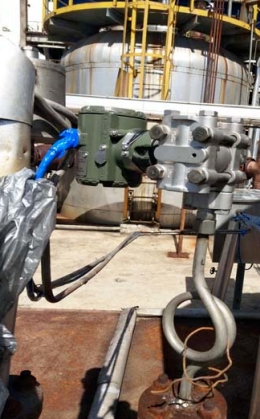

4.此时将就地压力表拆过来装在远传变送器的取压点，发现就地表指示和变送器一致，判断根部阀有堵塞现象。由于生产中，工艺不具备条件疏通根部阀，为了满足工艺操作，将远传变送器安装在就地表的位置，此时显示正常。等具备条件疏通根部后再恢复。更改安装位置后如下图：

处理后的仪表显示值如下图：

9、故障防范措施及改进：

1.对易堵介质要定期对导压管进行排污疏通，防止完全堵死后无法疏通，影响工艺操作

2.检修期间建议工艺检查清理根部阀及阀前管道

10、故障处理经验：

首先应该意识到变送器出故障的概率很低，而且变送器有指示，只是指示偏高而已，所以排除变送器故障。其次不用一一对导压管进行漏点和堵塞进行排查，旁边有就地表安装位置，既然就地表指示比变送器偏低，而且符合工艺操作指标，那么现在只需要将变送器跟就地表互换位置，即可判断故障点，节约了时间，提高了效益。
